產品概述

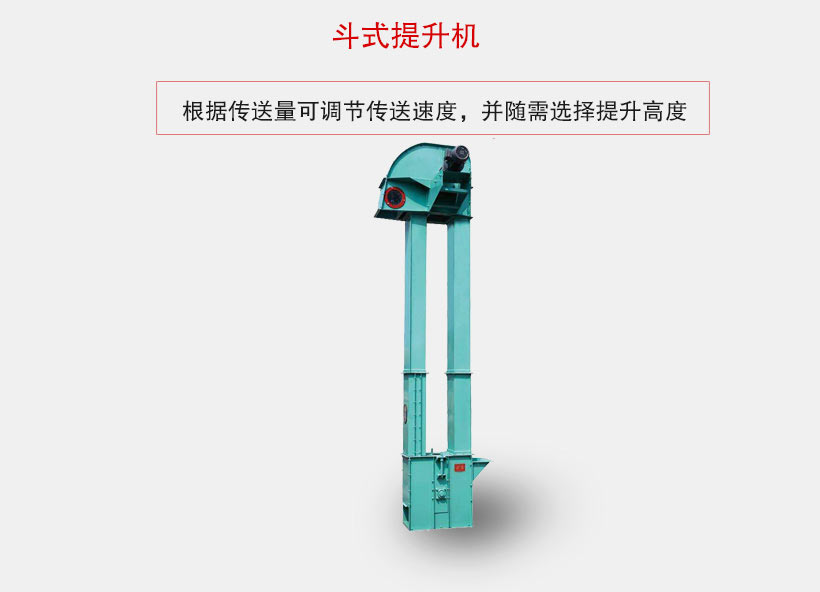

鬥式提升機是采用帶或鏈等牽引件上連續運送物料的運輸設備，用於低處往高處提升，供應物料通過振動台投入料鬥後機器自動連續運轉向上運送，根據傳送量可調節傳送速度，並隨需選擇提升高度，料鬥可根據物料特性選擇碳鋼、不鏽鋼及聚丙烯pp材質。

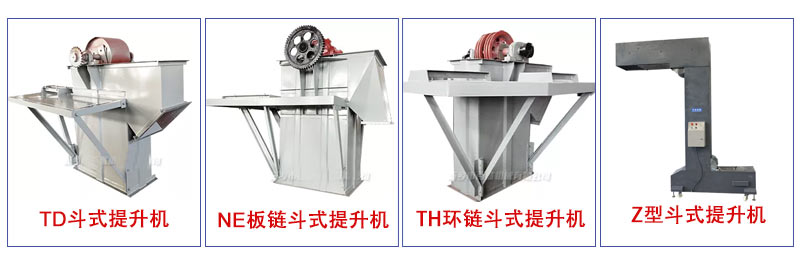

大漢鬥式提升機主要由TD鬥式提升機、z型鬥式提升機、ne板鏈鬥式提升機、環鏈鬥式提升機、TB鬥式提升機等多種規格型號。
鬥式提升機型號規格
TD係列鬥式提升機均采用皮帶+料鬥提升輸送物料，適合輸送糧食、煤炭、粉煤灰、水泥等輕質粉狀或顆粒狀產品，由於是皮帶牽引，本身結構沒有鏈條牽引帶來的衝擊，傳動平穩。
NE板鏈鬥式提升機采用板鏈式、重力誘導卸料，適合垂直提升中大塊、有磨琢性的物料，如生料、水泥、石灰石、石膏石等，牽引部分采用高強度低合金鋼鏈板，使用壽命長。
TH型環鏈鬥式提升機采用混合式或重力卸料，挖取式裝料，適合垂直提升堆積密度小於1.5t/m³易於掏取的粉狀、粒狀、小塊狀的低磨琢性物料，如：煤、水泥、碎石、砂子、化肥等。由於提升機的牽引機構是環形鏈條，因此可以輸送溫度較高的物料。

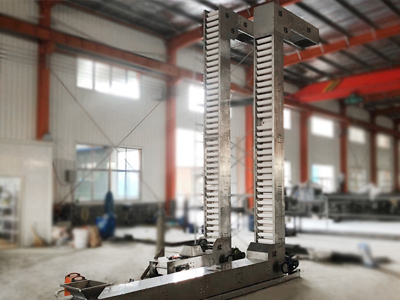

Z型鬥式提升機作為包裝線的主體部分，主要用於將產品從低位輸送到要求的高度和距離，根據客戶生產工藝要求定製多個進料口，以滿足多個倉庫的供應需求並節省資金。

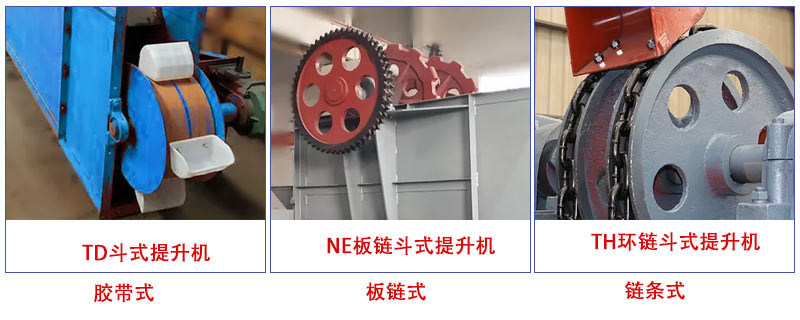

鬥式提升機傳動方式分類

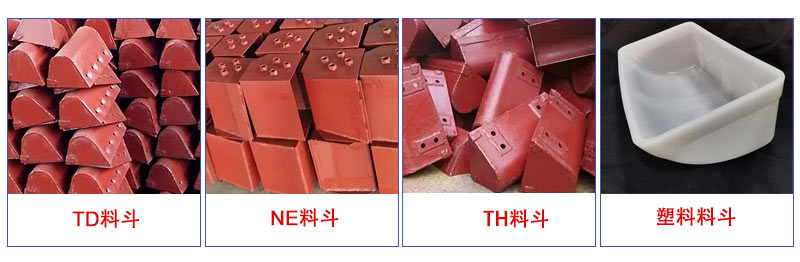

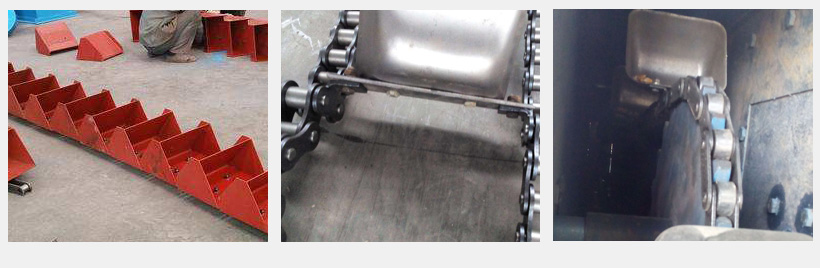

鬥式提升機料鬥分類
適用範圍
鬥式提升機適用於低處往高處提升，供應物料通過振動台投入料鬥後機器自動連續運轉向上運送，用於各種工業的垂直運輸,如化肥、鉀肥和鹽、水泥、砂和礫石等材料，根據傳送量可調節傳送速度，並隨需選擇提升高度，料鬥為自行設計製造。
鬥式提升機的裝料方式
1)掏取式：由料鬥在物料中掏取物料。要求工作阻力小，因此主要用於提升粉粒狀及小塊狀而磨琢性較小的散狀物料。料鬥運行速度可達0.8—2m/s。
2)流入式：物料直接流入料鬥內裝料。為防止裝料時撒料，鬥式提升機料鬥是密接布置的。主要用於提升大塊及磨琢性大的物料。料鬥運行速度不得超過1m/s。

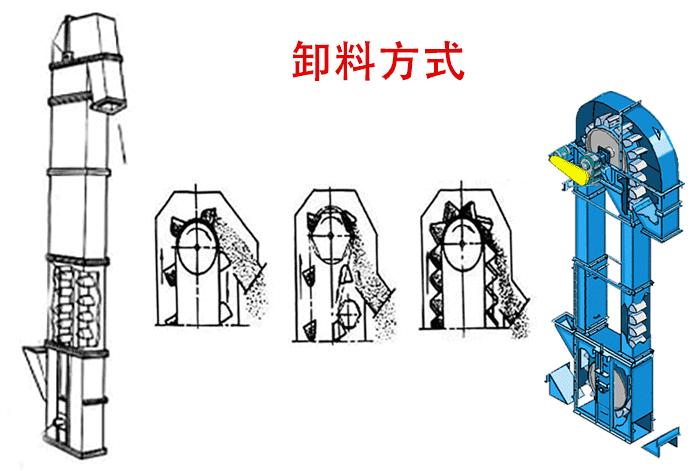

鬥式提升機的卸料方式
1)離心式：料鬥運行速度通常1—2m/s。物料受到離心力的值大於重力值，鬥內物料沿料鬥內壁外側運動，作離心式卸料。用於易流動的粉狀、粒狀、小塊狀物料的卸料。
2)重力式：料鬥運行速度0.4—0.8m/s左右。物料受到的重力大於離心力，物料沿鬥式提升機料鬥內壁的內側運動，作重力式卸料。用於塊狀、磨琢性較大物料的卸料。要求使用鱗式料鬥，且料鬥密接布置。
3)離心—重力式：料鬥的運行速度為0.6—0.8m/s左右。—部分物料受離心力作用沿料鬥內壁外側運動，另—部分物料受重力作用沿鬥式提升機料鬥內壁的內側運動，作離心—重心式卸料。用於流動性不良的粉狀及含水分物料的卸料。

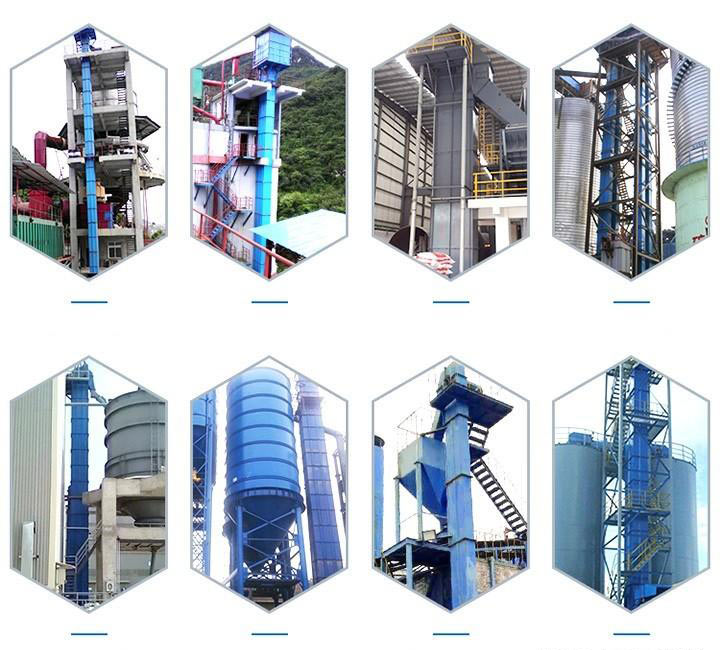

現場視頻
-
垂直提升化肥
-
提升飼料

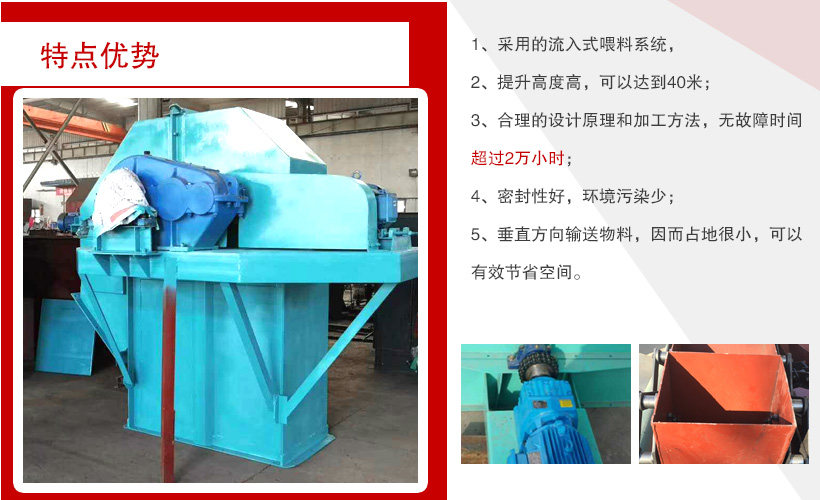

特點優勢
1、采用的流入式喂料係統，可以在機械運行過程中，使得物料提升時幾乎無回料和挖料現象，減少無效功率；
2、提升高度高，可以達到40米；
3、合理的設計原理和加工方法，保證了整機運行的可靠性，無故障時間超過2萬小時；
4、密封性好，環境汙染少；
5、垂直方向輸送物料，因而占地很小，可以有效節省空間。
工作原理
鬥式提升機由料鬥、驅動裝置、頂部和底部滾筒 （或鏈輪）、膠帶 （或牽引鏈條）、張緊裝置和機殼等組成。料鬥把物料從下麵的儲藏中舀起，隨著輸送帶或鏈提升到頂部，繞過頂輪後向下翻轉， 鬥式提升機將物料傾入接受槽內。帶傳動的鬥式提升機的傳動帶一般采用橡膠帶，裝在下或上麵的傳動滾筒和上下麵的改向滾筒上。鏈傳動的鬥式提升機一般裝有兩條平行的傳動鏈，上或下麵有一對傳動鏈輪，下或上麵是一對改向鏈輪。鬥式提升機一般都裝有機殼，以防止鬥式提升機中粉塵飛揚。
技術參數
| 規格 | 提升高度 (m) |
輸送量 (m³/h) |
物料粒度 (mm) |
鬥距 (mm) |
電機功率 （kw） |
| TH160型 | 25 | 7-12 | 15-20 | 400 | 3-4 |
| TH200型 | 28 | 8-15 | 20-30 | 500 | 3-5.5 |
| TH250型 | 30 | 10-25 | 25-35 | 500 | 4-7.5 |
| TH300型 | 30 | 25-35 | 30-40 | 500 | 5.5-11 |
| TH315型 | 40 | 30-40 | 35-45 | 512 | 5.5-15 |
| TH400型 | 40 | 45-60 | 40-55 | 512 | 11-22 |
| TH500型 | 40 | 65-80 | 50-60 | 512 | 15-30 |
| TH630型 | 40 | 100-120 | 60-65 | 688 | 18.5-37 |
| TH800型 | 40 | 130-150 | 65-75 | 920 | 22-45 |
鋼絲膠帶提升機技術參數
| 規格 | 提升高度 (m) |
輸送量 (m³/h) |
物料粒度 (mm) |
鬥容 (L) |
電機功率 （kw） |
| TDG160型 | 80 | 34 | 0-20 | 2.6 | 2.2-11 |
| TDG200型 | 80 | 45 | 0-25 | 4.1 | 3-15 |
| TDG250型 | 80 | 71 | 0-30 | 6.5 | 5.5-22 |
| TDG315型 | 80 | 101 | 0-35 | 10 | 7.5-30 |
| TDG400型 | 80 | 158 | 0-40 | 16 | 15-45 |
| TDG500型 | 80 | 218 | 0-45 | 25 | 18.5-55 |
| TDG630型 | 80 | 345 | 0-50 | 40 | 30-90 |
| TDG800型 | 80 | 491 | 0-50 | 61 | 45-132 |
板鏈提升機技術參數
| 規格 | 提升高度 （m） |
提升量 （m³/h） |
允許占百分比 （%） |
節距 （ mm） |
電機功率 （kw） |
||||
| 10 | 25 | 50 | 75 | 100 | |||||
| 物料粒度 | |||||||||
| NE15 | 40 | 16 | 65 | 50 | 40 | 30 | 25 | 101.66 | 1.5-4 |
| NE30 | 59 | 31 | 90 | 75 | 58 | 47 | 40 | 152.4 | 2.2-7.5 |
| NE50 | 62 | 60 | 90 | 75 | 58 | 47 | 40 | 152.4 | 3-15 |
| NE100 | 58 | 110 | 130 | 105 | 80 | 65 | 55 | 200 | 7.5-30 |
| NE150 | 65 | 170 | 130 | 105 | 80 | 65 | 55 | 200 | 11-37 |
| NE200 | 73 | 220 | 170 | 135 | 100 | 85 | 70 | 250 | 18.5-75 |
| NE300 | 61 | 320 | 170 | 135 | 100 | 85 | 70 | 250 | 22-75 |
| NE400 | 47 | 420 | 205 | 165 | 125 | 105 | 90 | 300 | 45-90 |
| NE500 | 58 | 500 | 240 | 190 | 145 | 120 | 100 | 300 | 45-132 |
