DJ型大傾角皮帶輸送機

DJ型大傾角皮帶輸送機產品描述：

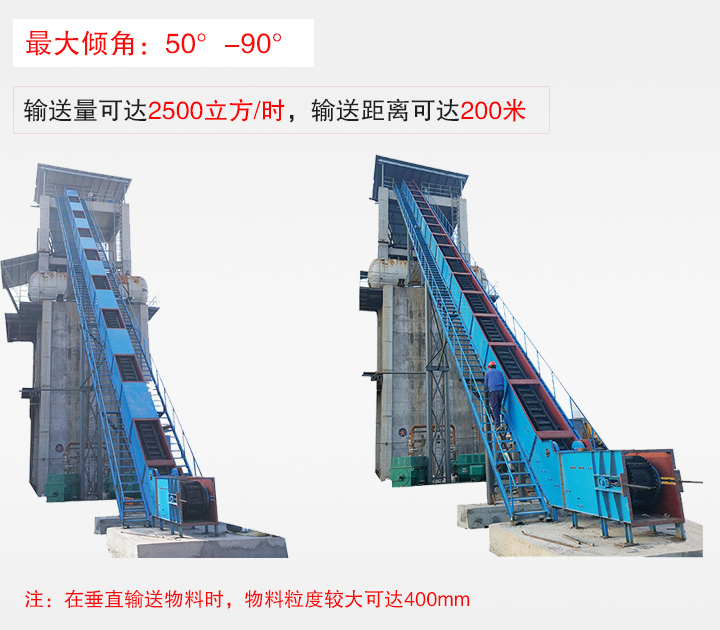

大傾角皮帶輸送機輸送石子

DJ型大傾角皮帶輸送機介紹

DJ型大傾角皮帶輸送機又稱擋邊帶式輸送機,其結構是在平形橡膠運輸帶兩側粘上可自由伸縮的橡膠波形立式“裙邊”,在裙邊之間又粘有一定強度和彈性的橫隔板組成匣形鬥，使物料在鬥中進行連續輸送.擋邊帶式輸送機可廣泛用於煤炭、糧食、建材、化工、水電和冶金等部門,在環境溫度為-19℃～+40℃範圍內,輸送堆積比重為0.5-2.5t/m3的各種散狀物料.對於輸送有特殊要求的物料,如高溫、具有酸、堿性、油類物質或有機溶劑等成分的物料,需采用特殊的擋邊輸送帶。

大傾角皮帶輸送機介紹

目前我廠主要生產的大傾角皮帶輸送機(擋邊帶式輸送機)帶寬分別為：B500、B650、B800三種.輸送物料堆積密度為0.5～2.5t/m3,工作環境溫度為-19℃～+40℃ 範圍內.對於輸送高溫、酸堿、油類或有機溶劑等成分的物料,需采用特殊的擋邊輸送帶材質,我公司可以根據您的需求來訂做特殊輸送專用的大傾角皮帶輸送機.

DJ型大傾角皮帶輸送機的工作原理：

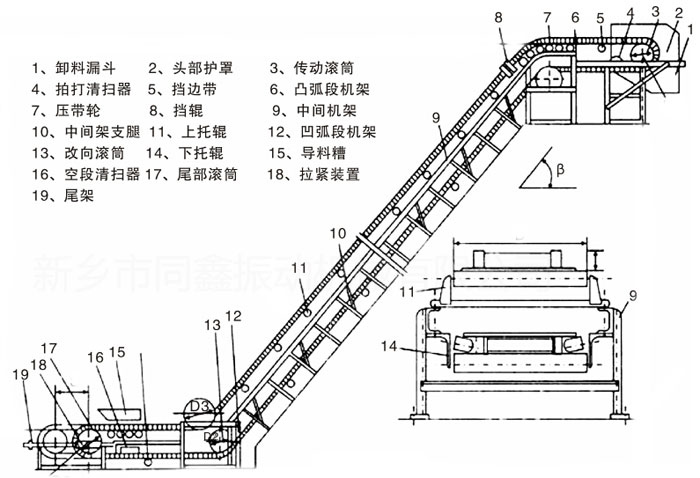

大傾角皮帶輸送機原理圖

DJ型大傾角皮帶輸送機其結構是在平形橡膠運輸帶兩側粘上可自由伸縮的橡膠波形立式“裙邊”，在裙邊之間又粘有一定強度和彈性的橫隔板組成匣形鬥，使物料在鬥中進行連續輸送。擋邊帶式輸送機可廣泛用於煤炭、糧食、建材、化工、水電和冶金等部門,在環境溫度為-19℃～+40℃範圍內,輸送堆積比重為0.5-2.5t/m3的各種散狀物料。對於輸送有特殊要求的物料,如高溫、具有酸、堿性、油類物質或有機溶劑等成分的物料,需采用特殊的擋邊輸送帶。

DJ型大傾角皮帶輸送機的主要特點：

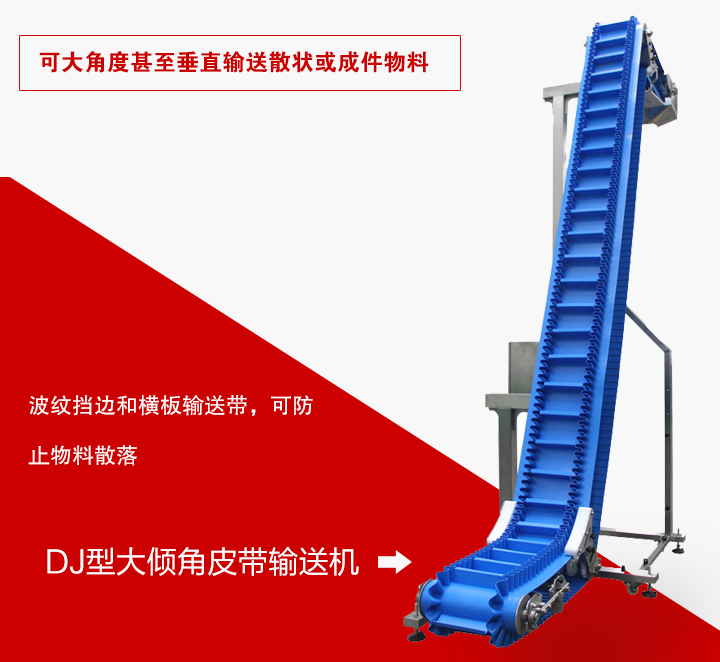

大傾角皮帶輸送機特點

1．用大傾角輸送散狀物料，能大量節省設備占地麵積，解決普通、花紋帶式輸送機所不能達到的輸送角度。

2．機械化帶式輸送機輸送物料，總體投資費用低，可節約投資費用的20%─30%，混凝土、煤炭行業效果更好。

3．該機型與普通式輸送機、鬥式提升機、刮板輸送機比較，其綜合技術性能都優越。

4．輸送量大，可達2500m3/h，垂直提升高度可達200m。

5．在垂直輸送物料時，物料粒度大可400mm。

6．從水平到傾斜（或垂直）能平穩過渡。

7．能耗低、結構簡單、維護方便。

8．膠帶強度高，使用壽命長。

大傾角皮帶輸送機主要用於散裝物料的大傾角連續輸送，采用具有波狀擋邊和橫隔板的輸送帶，輸送傾角為0-90°（70°以下好）本係列產品廣泛用於煤炭、糧食、建材、化工、水電、農業、港口和冶金等行業部門。在環境溫度為-19°--+40範圍內輸送堆積密度為0.5~2.5T/ 的各種散裝物料。對於有特殊要求的物料，如耐高溫或具有酸堿性、油類物質的物料，可根據需要采用相應材料特殊設計。具有通用帶式輸送機水平或小傾角輸送可靠性高，能耗低和提升物料可靠經濟的優點。

DJ型大傾角皮帶輸送機的應用範圍：

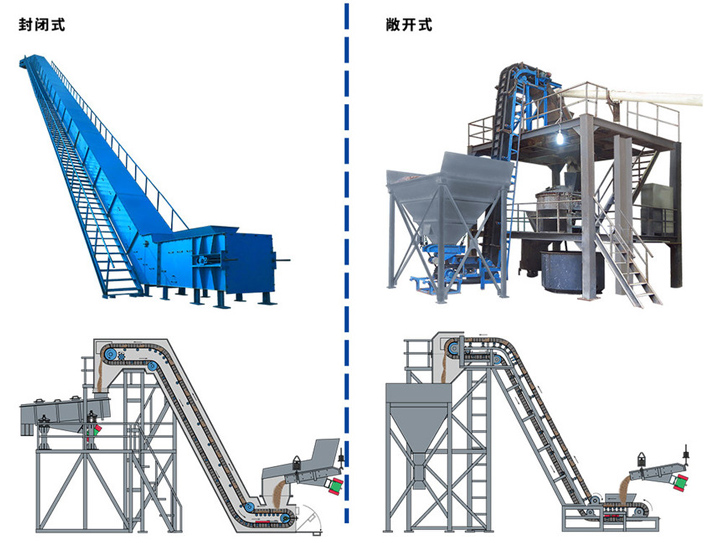

大傾角皮帶輸送機用途

1．該機為一般用途的散狀物料邊續輸送設備，采用的是具有波狀擋邊和橫板的輸送帶。因此，特別適用於大傾角輸送。

2．該機可用於煤炭、化工、建材、冶金、電力、輕工、糧食、港口、船舶等行業，在工作環境濕度為-15℃─ +40℃的範圍內輸送堆積比重為0.5─2.5t/m3的各種散狀物料。

3．對於輸送有特殊要求的物料，如：高溫、具有酸、堿、油類物質或有機溶劑等成份的物料，需采用特殊的輸送帶。

4．輸送傾角0℃─90℃範圍內。

DJ型大傾角皮帶輸送機外形參數圖：

大傾角皮帶輸送機圖紙

帶寬B（mm）		300		400		500		650		800
擋邊高		40	60	60	80	80	120	120	160	120	160		200	240
部分輸送傾角輸送量Q3/h	30°	15	14	20	34	46	71	104	120	128	157		195	235
	45°	11	10	14	26	31.5	57	83	97	102	127		157	195
	60°	8	7	10	18	25	40	58	69	72	90		112	142
	90°	4	4	5	10	13	21	31	37	38	48		60	76
外型尺寸	頭輪中心高H2/h（MM）	350-100				1100-2000		1300-2000		1300-2000
	尾輪中心高H2/h（MM）	335		330-490		600		600		600-800
	中間段帶麵高H2/h（MM）	450		500-700		760-800		800-850		800-1115
	中間段地腳寬B2/h（MM）	480		580		870		1020		1220
帶寬B（mm）		1000				1200				1400
擋邊高		120	160	200	240	160	200	240	300	160	200	240	300	400
部分輸送傾角輸送量Q3/h	30°	172	216	267	327	275	331	419	466	319	395	500	564	794
	45°	137	175	216	271	222	267	347	384	258	318	414	465	680
	60°	96	124	153	197	158	190	253	178	184	226	302	337	524
	90°	51	66	83	106	85	102	136	149	98	121	162	180	281
外型尺寸	頭輪中心高H2/h（MM）	1400-2000						1600-2000
	尾輪中心高H2/h（MM）	600-800				800-1000				800-1200
	中間段帶麵高H2/h（MM）	800-1200				1050-1500				1050-1700
	中間段地腳寬B2/h（MM）	1440				1690				1890
